人防产品—防爆地漏

人防产品—防爆地漏

防爆地漏安装于通向人防防护区外的排水管上的防护区内端，平时处于关闭状态，将该漏芯放置在阀腔里，并顺时针方向旋转约60度即可密闭锁紧（反之逆时针方向旋转60度即可退出），密闭时可防止爆炸冲击波及其它有毒气体由管道进入防护体，起到防护作用。战时该地段染毒需进行清洗时，将地漏打开，进行排水。

　　　　1. 分类

　　防爆地漏按材质分为：一般防爆地漏和不锈钢防爆地漏。

　　按照型号划分为：FDI-X型防爆地漏和FBFDDcr型不锈钢防爆地漏。

　　2. 规格型号

　　防爆地漏的规格型号比较少，主要是DN50、DN65、DN80、DN100、DN150等，常规使用的防爆地漏型号为DN50-DN100

　　3.工作原理

　　该产品安装在通向人防防护区外的排水管上的防护区内端，平时处于关闭状态，将该漏芯放置在阀腔里，并顺时针方向旋转约60度即可密新生锁紧（反之逆时针方向旋转60度即可退出），密闭时可防止爆炸冲击及其它毒气由管道进入防护体，起到防护的作用。战时该地段染毒需进行清洗时，将地漏打开，进行排水。

　　（1）抗爆炸冲波正在大于等于0.1MPa。

　　（2）适用介质：无腐蚀性及杂物水。

　　（3）防护效率>95%

　　4.安装注意事项

　　该产品安装在通向人防护区以外的排水管上的防护区内端。排水系统的所有管材及附件应采用钢管或给水铸铁管。安装时地漏的顶非面座低于地面5-10mm.

　　5.注意技术参数

抗爆炸冲击波正在大于等于0.1Mpa

使用介质无腐蚀性杂物水

防护效率大于94%

防爆地漏外形美观、坚固耐用、结构合理、平战两用操作方便，适用于5级、6级人防工程。

一、防爆地漏作用原理及用途

防爆地漏安装字人防工程的排水管道处。平时地漏处于开启状态，保证正常排水；战时将地漏漏盖下降，逆时针旋紧后封闭排水口，防止冲击波、毒气进入人防工程，并可防止污水倒灌。地漏漏体存水深度为30mm，能有效控制臭气外溢。

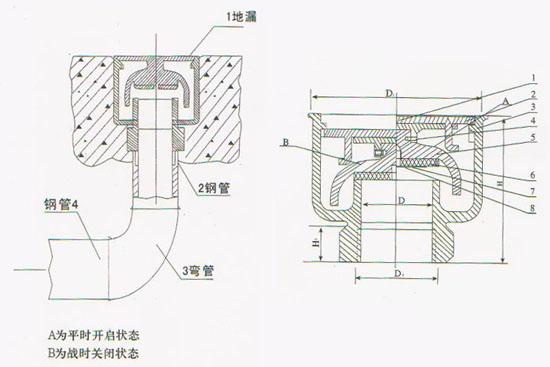

二、防爆地漏主要尺寸及构件名称

表一 防爆地漏型号规格

型号规格

型号 D D1 D2H1 H

DXFB 40 40 120 1.5〞 28 115

DXFB 50 50 130 2〞 28 115

DXFB 80 80 176 3〞 28 125

DXFB 100 100 220 4〞 30 130

表二 防爆地漏构件名称表

构件名称表

件号 1 2 3 4.7 5 6 8

名称 手柄 上盖 漏体 螺钉 下盖 密封垫 压垫

三、防爆地漏技术性能

（1）介质要求：无腐蚀及无杂物的水，水温1-100℃

（2）静压力：Pg≥1MPa

（3）气密监测：ppm<0.1< p="">

（4）地漏平面及周边测试：压力为3.5MPa

（5）底部测试压力1.5MPa

防爆地漏一般是铸铁的主体，更加结实的地漏。

非常芯地漏优势分析：

1、原理：重力机芯，不需水封，不借助弹簧、磁铁等外力，利用水流压力自动调节密封垫开闭。

2、材质：环保材料，本体由不锈钢或黄铜制成；密封体由ABS（工程塑料）制成，耐冲击、耐高温80°C。

3、特点：

（1）密封防臭芯颈部、底部和洗衣机套管全部配有密封胶圈。当水流达到一定压力时，地漏底部的密封垫自动打开，直通式排水；排水完毕后，密封垫靠重力自动闭合，形成密封。

（2）不会堵塞双层过滤网，有效阻挡杂物；排水通道是直通形，杂质随水流直接冲入下水道中排出，不会藏污纳垢和堵塞。

（3）排水量大， 返水排水量1.3升/秒（国家建材检测中心检验报告），洗衣机大排水量时也不会返水。

（4） 清理方便可拆卸式防臭内芯，只需定期将内芯取出在水中清洗，清理十分方便。

（5）洗衣机排水套管单头和双头洗衣机套管都配有密封胶圈，胶圈可以在套管上自由滑动，适合各种口径洗衣机排水管，并保证密封，非常芯洗衣机地漏设计新颖，避免了市场上其它同类产品的洗衣机地漏返水现象。

（6）性能稳定、寿命久重力机芯，恒久稳定，寿命久。
